Qual a diferença entre um manômetro e um medidor de pressão?

Qual é a diferença entre um manômetro e um manômetro?

No domínio da medição de pressão, dois instrumentos comumente usados ​​são manômetros e manômetros. Como fornecedor de manômetros, frequentemente encontro dúvidas sobre as diferenças entre esses dois dispositivos. Nesta postagem do blog, irei me aprofundar nas distinções entre manômetros e manômetros, explorando seus princípios de funcionamento, aplicações, vantagens e limitações.

Princípios de Trabalho

Manômetros

Manômetros são dispositivos projetados para medir a pressão de um fluido (líquido ou gás) em relação a uma pressão de referência. Existem vários tipos de manômetros, incluindo mecânicos e digitais.

Manômetros mecânicos, como o medidor de tubo Bourdon, são amplamente utilizados. O tubo Bourdon é um tubo curvo e oco que se endireita quando é aplicada pressão em seu interior. Este movimento é então transferido através de uma ligação mecânica para um ponteiro em uma escala calibrada, indicando a pressão. Outro tipo é o manômetro de diafragma, que utiliza um diafragma flexível que desvia sob pressão. A deflexão é medida e convertida em uma leitura de pressão. Você pode encontrar mais informações sobre nossosMedidor de pressão mecânicaem nosso site.

Os manômetros digitais, por outro lado, usam sensores eletrônicos para medir a pressão. Esses sensores convertem a pressão em um sinal elétrico, que é então processado e exibido em uma tela digital. Os medidores digitais oferecem alta precisão, tempos de resposta rápidos e capacidade de armazenar e transmitir dados. NossoMedidores digitais de pressão de fusãosão um excelente exemplo de tecnologia avançada de medição de pressão digital.

Manômetros

Os manômetros são baseados no princípio do equilíbrio hidrostático. Eles medem a pressão comparando a altura de uma coluna líquida em um tubo com uma pressão de referência. O tipo mais comum é o manômetro de tubo em U, que consiste em um tubo em forma de U preenchido com um líquido (geralmente mercúrio ou água). Quando a pressão é aplicada a uma extremidade do tubo, o nível do líquido naquele lado do tubo aumenta, enquanto o nível do outro lado cai. A diferença nos níveis do líquido é proporcional à diferença de pressão entre as duas extremidades do tubo.

Os manômetros inclinados são outro tipo, usados ​​para medir pequenas diferenças de pressão. Ao inclinar o tubo, uma pequena mudança de pressão resulta em um maior movimento do líquido ao longo do tubo, facilitando a medição com precisão.

Aplicativos

Manômetros

Os manômetros são usados ​​em uma ampla gama de indústrias e aplicações. Na indústria automotiva, eles são usados ​​para medir a pressão dos pneus, a pressão do óleo e a pressão do combustível. No setor manufatureiro, os manômetros são essenciais para monitorar e controlar a pressão em sistemas hidráulicos, sistemas pneumáticos e tubulações de processo. Por exemplo, numa fábrica de produtos químicos, são utilizados manómetros para garantir que a pressão nos recipientes de reacção e nas tubagens está dentro dos limites operacionais seguros.

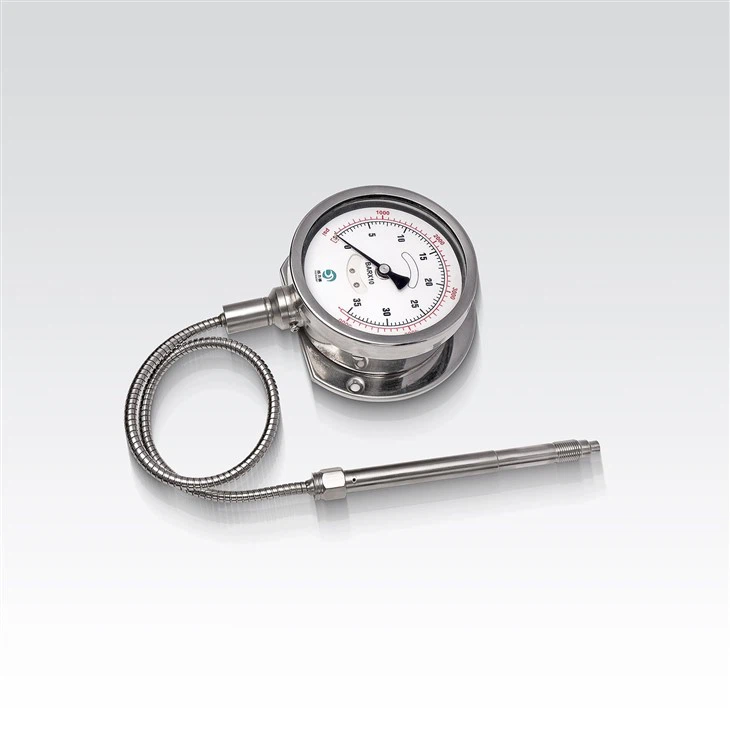

NossoMedidores de pressão mecânica de fusão de alta temperaturasão projetados especificamente para aplicações onde estão envolvidas altas temperaturas, como nas indústrias de plásticos e borracha, onde são usados ​​para medir a pressão de materiais fundidos.

Manômetros

Os manômetros são comumente usados ​​em aplicações onde diferenças de pressão relativamente baixas precisam ser medidas com precisão. Em sistemas HVAC (aquecimento, ventilação e ar condicionado), manômetros são usados ​​para medir a queda de pressão em filtros de ar, dutos e ventiladores. Isso ajuda a garantir o fluxo de ar adequado e a eficiência do sistema.

Em ambientes de laboratório, os manômetros são usados ​​para pesquisas e experimentos científicos. Eles são ideais para medir pequenas alterações de pressão em sistemas de fluxo de gás, sistemas de vácuo e estudos de dinâmica de fluidos.

Vantagens

Manômetros

Uma das principais vantagens dos manômetros é sua ampla gama de capacidades de medição. Eles podem medir pressões desde valores muito baixos até valores extremamente altos, dependendo do tipo e design do manômetro. Os manômetros também são relativamente fáceis de instalar e manter. Eles podem ser montados diretamente em tubulações ou equipamentos e, com calibração adequada, podem fornecer leituras de pressão confiáveis ​​e precisas durante um longo período de tempo.

Os manômetros digitais oferecem vantagens adicionais, como a capacidade de fornecer leituras precisas, armazenar dados para análise e interagir com outros sistemas eletrônicos. Isto os torna adequados para sistemas de controle automatizados e aplicações de monitoramento remoto.

Manômetros

Os manômetros são conhecidos por sua alta precisão, especialmente ao medir pequenas diferenças de pressão. Eles não necessitam de fontes de energia externas, o que os torna confiáveis ​​em situações onde a energia pode não estar disponível ou onde a interferência elétrica é uma preocupação. Os manômetros também têm um design relativamente simples, o que significa que são menos propensos a funcionar mal em comparação com dispositivos eletrônicos mais complexos.

Limitações

Manômetros

Alguns manômetros, especialmente os mecânicos, podem ser afetados por vibrações, choques e mudanças de temperatura. Esses fatores podem fazer com que o medidor forneça leituras imprecisas ou até mesmo danificar os componentes internos. Além disso, os manômetros podem exigir calibração regular para manter sua precisão, o que pode ser demorado e caro.

Os manômetros digitais, embora ofereçam muitas vantagens, são mais caros que os manômetros mecânicos. Eles também dependem de componentes eletrônicos, que podem ser sensíveis à interferência eletromagnética e podem exigir blindagem e aterramento adequados.

Manômetros

Uma das principais limitações dos manômetros é sua faixa limitada de medição. Eles são normalmente usados ​​para medir pressões e diferenças de pressão relativamente baixas. Os manômetros também exigem o uso de um líquido, o que pode ser um problema em aplicações onde o líquido pode contaminar o sistema ou onde o ambiente não é adequado para o uso de um dispositivo cheio de líquido.

O líquido em um manômetro também pode ser afetado por mudanças de temperatura, o que pode fazer com que a densidade do líquido mude e, assim, afetar a precisão da medição.

Conclusão

Em resumo, manômetros e manômetros são ferramentas importantes para medição de pressão, mas apresentam diferenças distintas em termos de princípios de funcionamento, aplicações, vantagens e limitações. Os manômetros são mais versáteis em termos de faixa de pressão e adequados para uma ampla variedade de aplicações industriais. Os manômetros, por outro lado, são ideais para medir pequenas diferenças de pressão com alta precisão, especialmente em sistemas HVAC e ambientes laboratoriais.

Como fornecedor de manômetros, oferecemos uma linha abrangente de manômetros para atender às diversas necessidades de nossos clientes. Se você precisa de um manômetro mecânico para uma aplicação industrial simples ou de um manômetro digital de alta tecnologia para um sistema de controle complexo, temos a solução certa para você.

Se você estiver interessado em aprender mais sobre nossos manômetros ou tiver requisitos específicos para suas necessidades de medição de pressão, não hesite em nos contatar para uma discussão detalhada e explorar as melhores opções para sua aplicação. Temos o compromisso de fornecer produtos de alta qualidade e excelente atendimento ao cliente para ajudá-lo a obter medições de pressão precisas e confiáveis.

Referências

• "Manual de Medição de Pressão" por Peter Schubert
• "Sistemas de Instrumentação e Controle" por Tony B. Davis
• "Mecânica dos Fluidos", de Frank M. White
