Quais são os principais tipos de indicadores e controladores?

Na área de automação e controle industrial, indicadores e controladores desempenham um papel fundamental no monitoramento e regulação de diversos processos. Como fornecedor consolidado de indicadores e controladores, possuo profundo conhecimento dos principais tipos disponíveis no mercado e suas aplicações. Este blog tem como objetivo fornecer uma visão abrangente desses tipos para ajudar as empresas a tomar decisões informadas quando se trata de escolher os indicadores e controladores certos para suas necessidades específicas.

1. Indicadores de pressão

A pressão é um parâmetro crucial em muitos processos industriais, incluindo fabricação, processamento químico e petróleo e gás. Indicadores de pressão são dispositivos usados ​​para medir e exibir a pressão de um fluido ou gás dentro de um sistema.

Um dos tipos mais comuns é o indicador mecânico de pressão. Esses indicadores normalmente usam um tubo Bourdon, que é um tubo oco e curvo que se endireita quando a pressão é aplicada. À medida que o tubo se endireita, move um ponteiro numa escala calibrada, fornecendo uma indicação visual da pressão. Os indicadores de pressão mecânicos são confiáveis, duráveis ​​e não requerem fonte de alimentação externa, tornando-os adequados para aplicações onde a energia é limitada ou não confiável. Você pode encontrar mais informações sobre nossosIndicador de pressão.

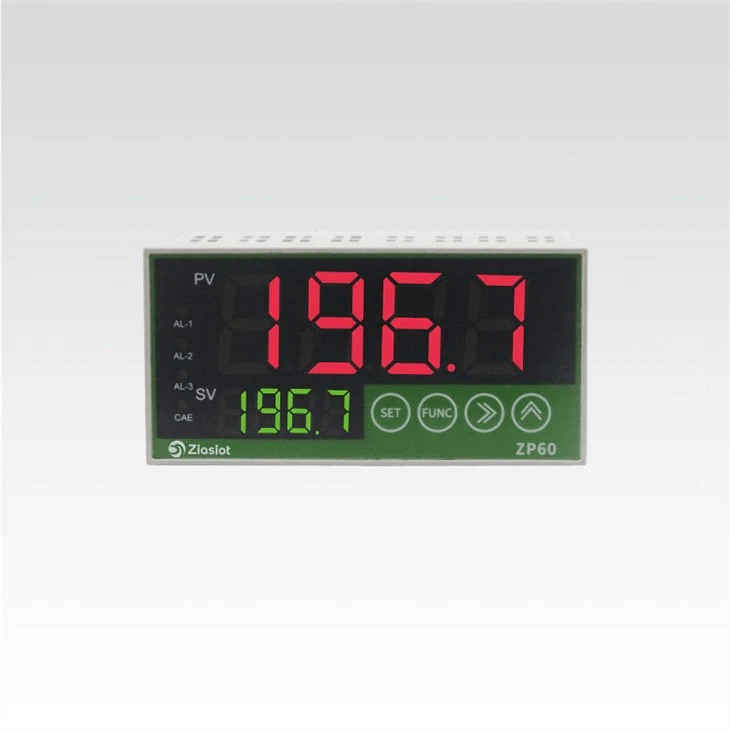

Outro tipo é o indicador digital de pressão. Os indicadores digitais de pressão usam sensores eletrônicos, como sensores de extensômetro ou sensores piezoelétricos, para medir a pressão. A pressão medida é então convertida em um sinal digital e exibida em uma tela digital. Os indicadores digitais de pressão oferecem alta precisão, melhor resolução e muitas vezes podem fornecer recursos adicionais, como registro de dados e interfaces de comunicação. Eles são ideais para aplicações que exigem monitoramento preciso de pressão e análise de dados.

2. Indicadores de temperatura

A temperatura é outro parâmetro crítico nos processos industriais, afetando a qualidade, eficiência e segurança das operações. Os indicadores de temperatura são usados ​​para medir e exibir a temperatura de uma substância ou ambiente.

Os termopares são um tipo de indicador de temperatura amplamente utilizado. Um termopar consiste em dois metais diferentes unidos em uma extremidade. Quando há diferença de temperatura entre a junção e as demais extremidades dos metais, é gerada uma tensão. Esta tensão é proporcional à diferença de temperatura e medindo a tensão, a temperatura pode ser determinada. Os termopares são robustos, podem medir uma ampla faixa de temperaturas e são adequados para ambientes agressivos.

Detectores de temperatura de resistência (RTDs) também são indicadores de temperatura populares. Os RTDs funcionam com base no princípio de que a resistência elétrica de um metal muda com a temperatura. O tipo mais comum de RTD usa platina como elemento sensor devido à sua alta estabilidade e precisão. Os RTDs oferecem melhor precisão e repetibilidade em comparação aos termopares, especialmente em faixas de temperatura mais baixas.

3. Indicadores de Fluxo

Os indicadores de fluxo são usados ​​para medir e exibir a vazão de um fluido (líquido ou gás) em uma tubulação ou sistema. Eles são essenciais em aplicações como tratamento de água, dosagem de produtos químicos e sistemas HVAC.

Os medidores de vazão de área variável, também conhecidos como rotâmetros, são um tipo de indicador de vazão simples e amplamente utilizado. Um rotâmetro consiste em um tubo cônico e uma bóia. À medida que o fluido flui através do tubo, ele levanta a bóia até uma posição onde a força ascendente exercida pelo fluido é equilibrada pelo peso da bóia. A posição do flutuador em uma escala calibrada indica a vazão. Os rotâmetros são fáceis de instalar, não requerem alimentação externa e podem fornecer uma indicação visual direta do fluxo.

Os medidores de vazão magnéticos, por outro lado, usam o princípio da indução eletromagnética para medir a vazão. Quando um fluido condutor flui através de um campo magnético gerado pelo medidor de vazão, uma voltagem é induzida através do fluido. Esta tensão é proporcional à vazão do fluido. Os medidores de vazão magnéticos são adequados para medir a vazão de líquidos condutores e oferecem alta precisão, sem peças móveis e baixa queda de pressão.

4. Indicadores de nível

Os indicadores de nível são usados ​​para medir e exibir o nível de um líquido ou sólido em um tanque, silo ou outro recipiente. Eles são importantes em indústrias como alimentos e bebidas, farmacêutica e tratamento de águas residuais.

Os indicadores de nível do tipo flutuante são um dos tipos mais simples e comuns. Uma bóia é colocada na superfície do líquido e, conforme o nível do líquido muda, a bóia se move para cima ou para baixo. Este movimento é então traduzido numa indicação visual, tal como um ponteiro numa escala ou um sinal de comutação. Os indicadores de nível do tipo flutuante são econômicos e adequados para uma ampla gama de aplicações.

Os indicadores de nível ultrassônicos usam ondas ultrassônicas para medir a distância entre o sensor e a superfície do líquido ou sólido. O sensor emite um pulso ultrassônico e o tempo que leva para o pulso retornar da superfície é medido. Com base na velocidade do som no meio, a distância e, portanto, o nível podem ser calculados. Os indicadores de nível ultrassônicos não têm contato, podem medir através de materiais não metálicos e são adequados para aplicações onde o contato com o meio não é desejável.

5. Controladores de pressão

Os controladores de pressão são usados ​​para manter a pressão desejada em um sistema, ajustando o fluxo de fluido ou gás. Eles são amplamente utilizados em aplicações como sistemas pneumáticos, sistemas hidráulicos e controle de processos.

Um tipo é o controlador de pressão analógico. Os controladores de pressão analógicos usam componentes mecânicos ou eletromecânicos para comparar a pressão real com a pressão do ponto de ajuste. Se houver uma diferença entre os dois, o controlador ajusta a saída, como abrir ou fechar uma válvula, para trazer a pressão de volta ao ponto de ajuste. Os controladores de pressão analógicos são simples, confiáveis ​​e adequados para aplicações básicas de controle de pressão.

Os controladores de pressão digitais PID (Proporcional - Integral - Derivativo) são mais avançados. Os controladores PID usam um algoritmo matemático para calcular a saída de controle com base no erro entre o ponto de ajuste e a pressão real, a integral do erro ao longo do tempo e a derivada do erro. Os controladores de pressão digitais PID oferecem melhor desempenho de controle, podem se adaptar às mudanças nas condições do processo e podem ser facilmente configurados e ajustados. Você pode explorar nossoControlador de pressão PID digitalpara mais detalhes.

6. Controladores de temperatura

Os controladores de temperatura são usados ​​para manter a temperatura desejada em um sistema, controlando os elementos de aquecimento ou resfriamento. Eles são essenciais em aplicações como fornos, fornalhas e sistemas de refrigeração.

Os controladores de temperatura liga-desliga são do tipo mais simples. Um controlador liga-desliga liga o elemento de aquecimento ou resfriamento quando a temperatura está abaixo do ponto de ajuste e desliga quando a temperatura atinge o ponto de ajuste. Embora os controladores liga-desliga sejam simples e baratos, eles podem causar flutuações de temperatura em torno do ponto de ajuste.

Os controladores de temperatura PID, semelhantes aos controladores de pressão PID, são mais sofisticados. Os controladores de temperatura PID ajustam continuamente a potência fornecida ao elemento de aquecimento ou resfriamento com base no erro entre o ponto de ajuste e a temperatura real, a integral do erro e a derivada do erro. Isso resulta em um controle de temperatura mais preciso e menor variação de temperatura.

7. Controladores de Fluxo

Os controladores de fluxo são usados ​​para manter uma taxa de fluxo desejada em um sistema, ajustando o fluxo de fluido ou gás. Eles são usados ​​em aplicações como injeção de produtos químicos, distribuição de água e mistura de gases.

Os controladores de fluxo de massa são um tipo comum de controlador de fluxo. Os controladores de fluxo de massa medem e controlam a taxa de fluxo de massa de um gás. Eles usam um sensor térmico para medir o fluxo de massa e uma válvula de controle para ajustar o fluxo. Os controladores de fluxo de massa oferecem alta precisão, tempos de resposta rápidos e podem operar em uma ampla faixa de vazões e pressões.

Controladores de fluxo volumétrico são usados ​​para controlar a taxa de fluxo volumétrico de um fluido. Eles podem usar vários métodos de controle, como válvulas borboleta ou bombas de velocidade variável, para manter a vazão desejada. Os controladores de fluxo volumétrico são adequados para aplicações onde o volume do fluxo de fluido é o parâmetro crítico.

8. Indicadores de pressão de fusão

Nas indústrias de plásticos e borracha, a pressão de fusão é um parâmetro crucial. Os indicadores de pressão de fusão são projetados especificamente para medir e monitorar a pressão de plásticos ou borracha fundidos durante os processos de extrusão, moldagem por injeção ou moldagem por sopro.

NossoIndicador de pressão de fusãoé um exemplo de indicador de pressão de fusão de alto desempenho. Ele usa tecnologia de sensor avançada para medir com precisão o derretimento de alta pressão e alta temperatura. O indicador fornece leituras de pressão em tempo real, essenciais para garantir a qualidade e consistência dos produtos finais. Os indicadores de pressão de fusão também podem ser integrados aos controladores para manter a pressão ideal durante o processo de fabricação.

Conclusão

Como fornecedor de indicadores e controladores, entendemos as diversas necessidades de diferentes indústrias e aplicações. Os tipos de indicadores e controladores mencionados acima são apenas alguns dos mais comuns e existem muitos outros tipos especializados disponíveis para atender a requisitos específicos.

Ao escolher indicadores e controladores, é importante considerar fatores como a precisão necessária, o ambiente operacional, a faixa de medição e os recursos adicionais necessários. Nossa equipe de especialistas está sempre pronta para auxiliá-lo na seleção dos indicadores e controladores mais adequados para sua aplicação.

Se você estiver interessado em nossos produtos ou tiver alguma dúvida sobre indicadores e controladores, não hesite em nos contatar para uma discussão detalhada. Estamos ansiosos pela oportunidade de trabalhar com você e fornecer produtos de alta qualidade e excelente serviço.

Referências

1. Doebelin, EO (2003). Sistemas de Medição: Aplicação e Projeto. McGraw-Hill.
2. Liptak, BG (2005). Manual dos Engenheiros de Instrumentos, Volume 1: Medição e Análise de Processos. Imprensa CRC.
3. Shinskey, FG (1996). Sistemas de controle de processos: aplicação, projeto e ajuste. McGraw-Hill.
